Prođite pokraj bilo koje zgrade sa staklenim pročeljem u svijetlom poslijepodnevu i osjetit ćete problem. Sunčeva svjetlost prolazi kroz staklo, udara unutarnju površinu i pretvara se u toplinu koju rashladni sustav zatim mora ukloniti. Arhitektonsko sjenčanje je praksa prekidanja tog niza prije nego što započne. To je također jedan od rijetkih dizajnerskih poteza koji poboljšava udobnost za stanare, smanjuje potražnju za energijom i istovremeno daje fasadi njen karakter.
Ovaj vodič razmatra kako se strategije zasjenjenja mijenjaju s orijentacijom, gdje presvučene tkanine i mrežaste mreže pristaju uz žaluzine i peraje i što vrijedi provjeriti prije nego što odaberete tekstil za trajnu instalaciju zasjenjenja.
Što arhitektonsko sjenčanje čini za zgradu
Uređaj za zasjenjivanje hvata izravno sunčevo zračenje prije nego ono dospije do stakla ili zida. Slijede tri prednosti. Prvo, solarni dobitak topline opada, tako da rashladno postrojenje može biti manje i raditi manje sati svake godine. Drugo, odsjaj je kontroliran, što je važnije nego što mnogi ljudi očekuju u uredima, učionicama i odjelima gdje su ekrani i radne površine blizu prozora. Treće, sama fasada i materijali iza nje su zaštićeni: premazi, brtvila i završni završni slojevi sporije stare kada nisu izloženi izravnom suncu.
Sjenčanje nije samo stvar prekrivanja stakla. Dobro procijenjen uređaj blokira ljetno sunce pod visokim kutom, a propušta zimsko sunce pod niskim kutom, a još uvijek propušta dovoljno dnevnog svjetla da prostor djeluje otvoreno. Pretjerano zasjenjenje pravi je način neuspjeha: sobe postaju zamračene, umjetna rasvjeta se uključuje, a energija ušteđena na hlađenju ponovno se troši na svjetiljke.
Zašto orijentacija pokreće svaku odluku o sjenčanju
Budući da sunce slijedi predvidljivu putanju, orijentacija vam govori više o pravom odgovoru na sjenčanje od gotovo bilo kojeg drugog pojedinačnog čimbenika. Donja tablica sažima logiku koju većina dizajnera primjenjuje na sjevernoj hemisferi; na južnoj hemisferi sjever i jug jednostavno zamijene uloge.
| Fasadna orijentacija | Solarni izazov | Pristup sjenčanja koji obično funkcionira |
|---|---|---|
| Jug | Visoko ljetno sunce, nisko zimsko sunce | Fiksne vodoravne žaluzine, nadstrešnice ili letvičaste nadstrešnice veličine za propuštanje zimskog sunca |
| istok i zapad | Sunce pod malim kutom ujutro i kasno poslijepodne | Vertikalne peraje, duboki otvori, pomični mrežasti zasloni s valjcima ili klizne tekstilne ploče |
| Sjever | Uglavnom difuzno svjetlo, plus nisko ljetno sunce blizu izlaska i zalaska sunca | Minimalno sjenčanje; svjetleće police i lokalna kontrola odsjaja gdje je to potrebno |
| Krovni prozori i atrije | Sunce visoko iznad glave veći dio dana | Vanjske rešetke žaluzina, nadstrešnice od tkanine ili zategnuti paravani iznad ostakljenja |
Istočna i zapadna uzvišenja su teška. Sunce dolazi gotovo vodoravno, tako da jednostavan prevjes čini malo i solarni dobitak koincidira s najtoplijim dijelom poslijepodneva. Ovdje pomični paravani i mrežasti tekstili zaslužuju svoje mjesto, jer se mogu postaviti kada je sunce nisko i uvući kada nije.
Usporedba fiksnih, pokretnih i tekstilnih zasjenjenja
Fiksni uređaji
Žaluzine, brise-soleil, prepusti i duboko udubljeni otvori nemaju pomičnih dijelova, motora niti ugovora o održavanju. Oni su zadani izbor za javne zgrade gdje je pouzdanost bitna, a mogu se odrediti točno prema podacima o sunčevoj putanji. Njihova slabost je nefleksibilnost: postavljeni su za jedan projektni uvjet i ne mogu reagirati na promjenu vremena, godišnjeg doba ili namjene prostorije.
Upravljivi i uvlačivi sustavi
Rolo sjenila, klizne paravane, tende na uvlačenje i rotirajuće peraje mogu podešavati stanari ili sustav upravljanja zgradom. Dobro se nose s promjenom kutova sunca i mogu se povući unatrag kada su dnevno svjetlo ili pogled važniji od dobivanja topline. Kompromis je jednako jasan: motori, gusjenice, senzori i tkanina trebaju servis, a pokvareni zaslon vrlo je vidljiv kvar.
Tkanina i zatezno sjenčanje
Obloženi tekstil nalazi se između ta dva položaja. Zategnuta membranska nadstrešnica pokriva veliko područje s vrlo malo oslonaca, tako da može zasjeniti trg, šetnicu, parkiralište, dvoranu stadiona ili dvorište zračne luke bez ispunjavanja prostora stupovima. Materijal je lagan, pakira se za transport i može se oblikovati u zakrivljene oblike koji se ukrućuju nakon što je tkanina prednapeta. Obložene membrane u rasponu od 950 do 1250 g/m2 uobičajeni su izbor za trajne vanjske konstrukcije, jer je premaz otporan na ultraljubičasto svjetlo i sakupljanje prljavštine godinama, a ne godišnjim dobima.

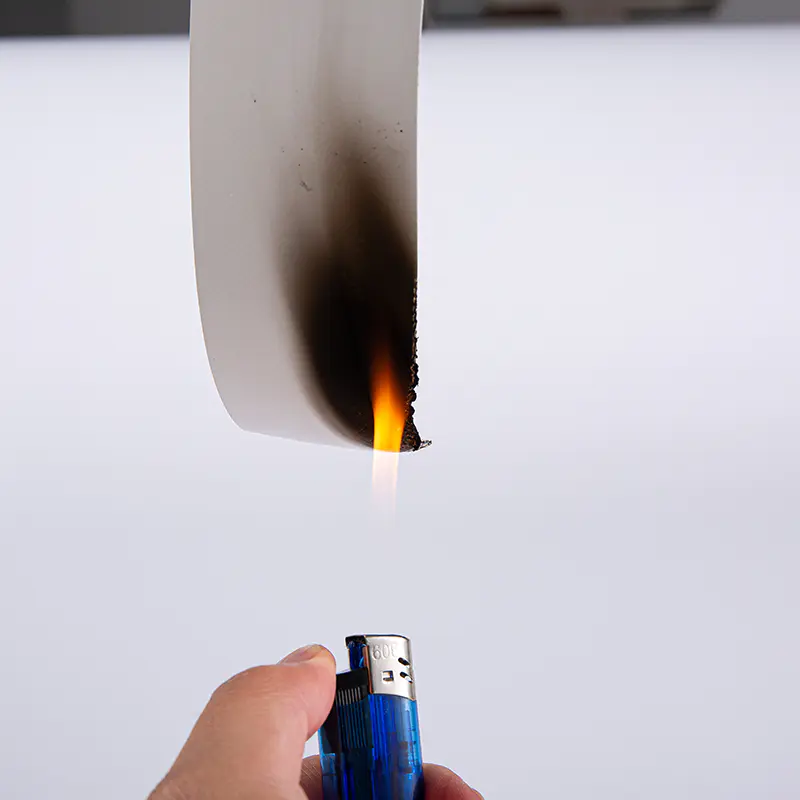

1100G PVDF rastezljiva membranska tkanina R-515 Poliesterska membrana od 1100 g/m² obložena PVC-om s PVDF lakom za trajne vlačne strukture, nudi visoku čvrstoću i performanse samočišćenja. Pogledajte proizvod → Mrežasti zasloni: sjenčanje bez gubitka pogleda
Nije svaki problem sjenčanja potreban čvrst krov. Tamo gdje su izgledi ili povjetarac važniji od maksimalne solarne kontrole, mrežasti zaslon često je bolji odgovor. Ključni broj je faktor otvorenosti, što je postotak površine tkanine koja je otvorena. Mreža s otprilike 30 do 50 posto otvorenosti filtrira koristan udio izravnog zračenja i omekšava odsjaj, dok još uvijek dopušta putnicima da vide horizont i propušta zrak, što također smanjuje pritisak vjetra na učvršćenja i nosivi okvir.
Dvije presvučene mreže mogu izgledati identično u knjizi uzoraka i ponašati se sasvim drugačije na fasadi, jer tkanje, težina premaza i završna obrada površine utječu na to kako zaslon filtrira svjetlost. Kratak pregled kako se mrežaste tkanine klasificiraju i koriste vrijedi pročitati prije nego uđete u uži izbor materijala za solarni zaslon.
400G PVC presvučena poliesterska mrežasta tkanina za vanjski suncobran Poliesterska mreža od 400 g/m² obložena PVC-om za vanjske tende za suncobrane, s protokom zraka, više boja i prilagodljivim veličinama za projekte solarnih zaslona. Pogledajte proizvod → Sjenčanje kao druga koža na fasadi
Druga upotreba obložene mreže ima manje veze sa ostakljenjem, a više sa samim zidom. Zategnuti mrežasti sloj koji se drži na kratkoj udaljenosti ispred fasade stvara ventiliranu drugu kožu. Zaklanja zid od izravnog sunca, tako da površinska temperatura ostaje niža i manje se topline pohranjuje u strukturi; skriva servisnu opremu, cijevi za kišnicu i ventilacijske rešetke; i daje velikoj, ravnoj uzvisini određenu dubinu i uzorak. Budući da je mreža otvorena, zid iza nje još uvijek se može osušiti, a zaslon dodaje vrlo malo težine okviru.
400G PVC mrežasta tkanina za vanjske zidne dekoracije Poliesterska mreža od 400 g/m² obložena PVC-om za ventilirane fasade zgrada, kombinirajući otpornost na vremenske uvjete, otpornost na trganje i prozračnost za vanjske zidne dekoracije. Pogledajte proizvod → Usporedba glavnih obitelji tkanina za sjenčanje
Većina tekstila za sjenčanje dijeli isti kostur: a tkana poliesterska osnovna tkanina , bilo čvrsta ili mrežasta, s polimernim premazom koji povezuje tkanje i štiti ga od sunčeve svjetlosti i vode. Ono što je važno u fazi specifikacije je kemijski sastav premaza, težina tkanine i otvorenost.
| Obitelj tkanina | Tipična težina | Najprikladniji za | Što doprinosi |
|---|---|---|---|
| Mrežasta tkanina obložena PVC-om | 280 do 400 g/m2 | Rolo sjenila, kreme za sunčanje, fasadne komarnice | Otvorenost, kontrola odsjaja, vjetropropusnost |
| Tkanina za nadstrešnicu i šator presvučena PVC-om | 650 do 850 g/m2 | Tende, nadstrešnice, krovovi za događanja i tržnice | Vodootpornost, mogućnosti blokiranja, zavarljivi šavovi |
| PVDF ili akrilna arhitektonska membrana | 950 do 1250 g/m2 | Trajne vlačne zasjenjene strukture | Dugotrajna UV stabilnost, visoka vlačna čvrstoća, površina koja se lako čisti |
Kontrolni popis praktičnih specifikacija
Bilo da paravan završi na školskom prozoru ili na transportnom prostoru, ista pitanja odlučuju hoće li instalacija još uvijek izgledati dobro nakon pet ljeta.
- Počnite od podataka o putanji sunca za stvarno mjesto, a ne od fotografije drugog projekta.
- Popravite faktor otvorenosti ili prijenos svjetlosti koji vam je potreban prije nego što se odlučite za boju.
- Rano odlučite mora li zaslon biti uvlačiv i istovremeno planirajte pristup radi održavanja.
- Raspitajte se o vrsti premaza i težini premaza, a ne samo o ukupnoj težini tkanine. Dvije tkanine iste težine mogu vrlo različito stariti.
- Provjerite vlačnu čvrstoću, čvrstoću na trganje i čvrstoću šava protiv opterećenja vjetra na mjestima pričvršćivanja.
- Potvrdite protupožarnu učinkovitost u skladu s lokalnim kodeksom i pribavite pisani dokaz o ispitivanju.
- Čišćenje planirajte od početka: blagi deterdžent, mekana četka, bez agresivnih otapala, dva puta godišnje vizualna provjera zategnutih rubova.
Što vidimo s tvorničke strane
Naše vlastito iskustvo u ovom području započelo je 2010. godine u Hainingu, gdje se poliesterske osnovne tkanine oblažu PVC-om, PVDF-om i akrilnim sustavima za membranske strukture, šatore, tende i industrijske paravane. S te strane opskrbnog lanca, najčešća pogreška je navođenje tkanine samo s fotografije ili samo s težinskim brojem. Težina vam govori koliko materijala ima; ne govori ništa o tome kako je premaz formuliran, koliko je čvrsto osnovna tkanina bila tkana ili kako će rubovi biti završeni.
Ako je projekt sjenčanja u ranoj fazi, orijentacija, raspon između točaka pričvršćivanja i otvorenost koju želite detalji su koje vrijedi prvo riješiti. Za sve koji žele izravno usporediti specifikacije, presvučene tkanine koje proizvodimo pokrivaju sve tri gore opisane obitelji, a fizički uzorci ostaju najbrži način da se vidi kako se mreža ili membrana ponašaju u stvarnom svjetlu.
Arhitektonsko sjenčanje rijetko se svodi na jedan proizvod. Prvo se svodi na geometriju, a zatim na materijal koji će i desetljeće kasnije raditi svoj posao. Odredite pravu orijentaciju i otvorenost, a ostatak specifikacije postaje znatno lakši.
